Q.C. Pulverizar o bico

Na moderna limpeza industrial, pulverização agrícola, beleza automotiva e sistemas de alta pressão, o Q.C. O bico de pulverização está sendo cada vez mais adotado e, com suas vantagens de substituição eficiente, vedação confiável e forte adaptabilidade, tornou -se um componente essencial no sistema de conexão do equipamento. Como fabricante especializado na produção de armas de pulverização, bocais, articulações rápidas e acessórios de limpeza, Ningbo Yinzhou Baige Machinery Manufacturing Co., Ltd. Acumulou a experiência de P&D profunda e a prática de mercado na estrutura rápida da estrutura conjunta e de vedação de Q.C. Pulverizar bicos e fornece um conjunto completo de soluções estáveis ​​e confiáveis.
Estrutura de conexão rápida: conexão eficiente, substituição rápida

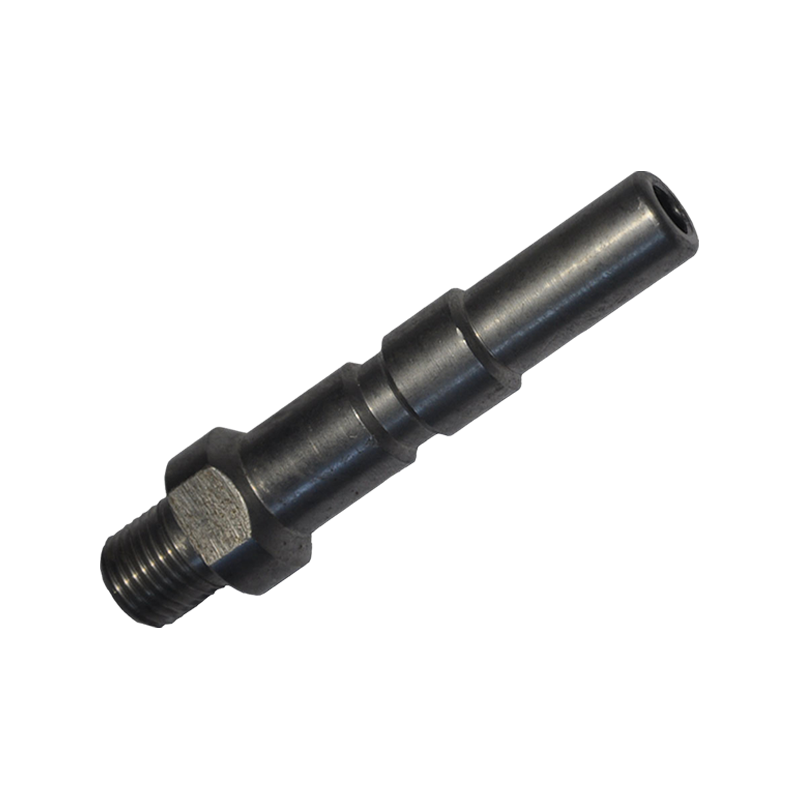

A principal razão pela qual o Q.C. O bico de pulverização é que ele adota um sistema de conexão rápida padronizada, que geralmente inclui duas partes: plugue masculino e acoplamento feminino, que são amplamente utilizados em pistolas de pulverização de alta pressão, equipamentos de limpeza e sistemas de pulverização.

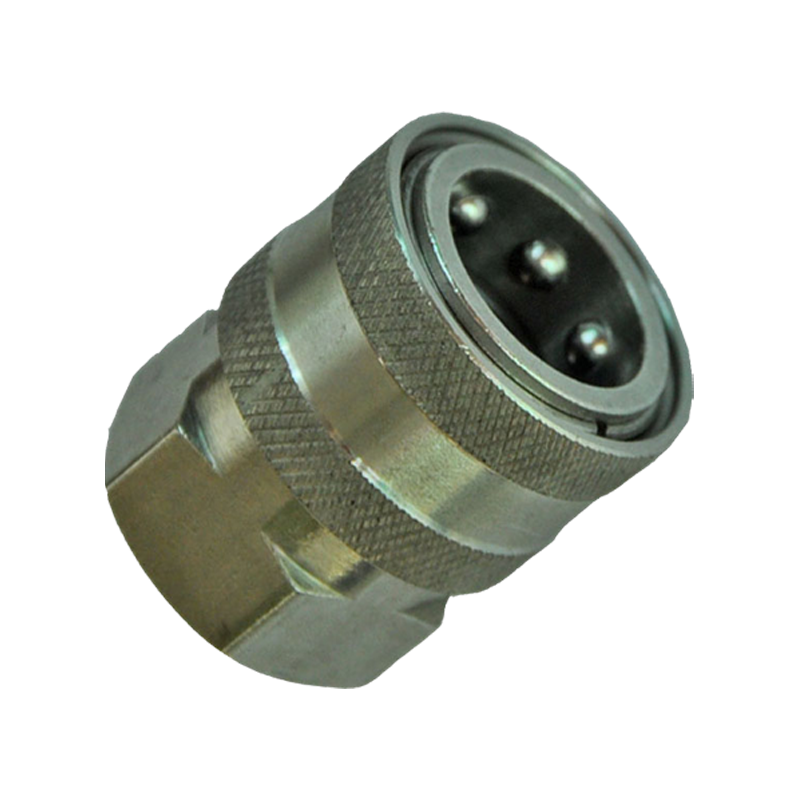

A maioria das estruturas de conexão rápida adotadas por maquinaria Yinzhou Baige é baseada em estruturas de conexão rápida de bloqueio (tipo de bloqueio de bola) ou empurrar para conexão). A estrutura é bloqueada automaticamente quando inserida e as bolas de aço inoxidável com mola são encaixadas na ranhura do anel, alcançando assim uma conexão rápida e segura entre o bico e a pistola de pulverização. Comparado com as conexões rosqueadas tradicionais, essa estrutura pode reduzir bastante o tempo de reposição e melhorar a eficiência operacional. É especialmente adequado para cenários de uso frequente, onde o ângulo do bico, a taxa de fluxo ou a forma de pulverização é alterada.
No kit de sistema de limpeza de alta pressão de Yinzhou Baige Machinery, o Q.C. O bico de pulverização pode ser instalado e desmontado em segundos. Não é apenas fácil de operar, mas também pode ser mantido sem o uso de ferramentas, melhorando bastante a flexibilidade e a segurança do sistema.
Proteção de vedação: proteção múltipla, sem vazamento
Outro indicador técnico-chave de um bico de conexão rápida é o seu desempenho de vedação. Em sistemas de fluidos de alta velocidade, as peças de conexão do bico geralmente enfrentam desafios como impacto de alta pressão, flutuações de pressão e corrosão química. Portanto, como garantir vedações duradouras, mantendo a conveniência da conexão rápida, é um critério importante para medir a qualidade do produto.
Em termos de design da estrutura do selo, o Yinzhou Baige Machinery adota uma estratégia de vedação de várias camadas:
1. Anel de vedação de alto desempenho (O-ring)
Cada q.c. A interface do bico de pulverização está equipada com alta pressão e O-rings resistentes à corrosão. Os materiais comuns incluem borracha nitrila (NBR), borracha fluoro (viton) ou politetrafluoroetileno (PTFE). Os materiais podem ser personalizados de acordo com o meio de aplicação (como água, ácido, álcalis e agente de espuma) para garantir que a vedação e a estabilidade sejam mantidas em diferentes temperaturas e mídia.
2. Controle de tolerância à usinagem de precisão
O Yinzhou Baige Machinery possui mais de 50 conjuntos de equipamentos de processamento, incluindo máquinas -ferramentas CNC e moedores de precisão, garantindo que cada par de juntas rápidas atinja ± 0,01 mm na tolerância ao acasalamento. O acabamento da superfície de contato de vedação atinge o RA0.4, evitando efetivamente pontos de vazamento microscópico.
3. Design de slot anti-rotativo
A fim de evitar o afrouxamento causado pelo giro sob choque de alta pressão, alguns modelos do Q.C. Os bicos de pulverização de máquinas de Yinzhou Baige adotam uma estrutura de slot anti-rotativa, o que melhora a estabilidade da conexão através de limites mecânicos e aprimora a vida útil do serviço.
4. Teste de estresse dinâmico
Todos os produtos da fábrica devem passar no teste dinâmico de pressão da água e testes rígidos do ar sob o sistema de controle de qualidade de máquinas Yinzhou Baige (com a certificação ISO 9001: 2015) para garantir nenhum vazamento dentro da faixa de pressão nominal. Alguns produtos personalizados também sofrem testes de fadiga por pressão de pulso para simular condições de impacto durante o uso a longo prazo.

Causas e influências do desgaste do bico e desvio de fluxo
Durante o uso, os orifícios de pulverização do bico e a cavidade interna se desgastarão gradualmente devido a impurezas na pulverização líquida, de alta pressão e corrosão química, resultando em deformação dos orifícios de spray, maiores ângulos de pulverização ou aumento anormal no fluxo. Essa situação não apenas reduz a qualidade do spray e afeta o efeito de cobertura do spray, mas também pode causar pressão instável do equipamento e desperdício de energia.
Especialmente em substituição de alta frequência e condições de trabalho severas, o desgaste é mais óbvio. Se a inspeção e manutenção oportunas não forem realizadas, isso afetará diretamente a eficiência da produção e os custos operacionais.
O método de detecção rápida recomendada por Yinzhou Baige Machinery
1. Detecção visual e de tamanho
Inspeção visual: verifique os orifícios do bico do bico quanto a sinais óbvios de desgaste, rachaduras ou entupimento de uma lupa ou microscópio. Se a borda do orifício de spray não for suave, rachaduras ou deformação, ela precisa ser substituída.
Medição da dimensão: use um instrumento de medição de diâmetro de precisão ou uma máquina de medição de três coordenadas para medir o diâmetro e a forma do orifício do bico para determinar se ele excede a faixa de tolerância ao projeto. A precisão do processamento de bocais de Yinzhou Baige Machinery é tão alta quanto ± 0,01 mm, e qualquer excesso significativo pode levar ao desvio de fluxo.
2. Teste de tráfego
Medição padrão do medidor de fluxo: conecte o bico ao dispositivo de teste de fluxo, meça o fluxo real a pressão padrão e compare -o com a curva de fluxo padrão do produto. Quando a taxa de fluxo aumenta ou diminui em mais de 5%a 10%, indica que o bico pode ser usado ou bloqueado.
Método de comparação rápida: prepare os bocais padrão de novos produtos, use o mesmo ambiente de pressão para testar e comparar simultaneamente e determine rapidamente se a taxa de fluxo é anormal.
3. Ângulo de pulverização e detecção de distribuição
Medidor de ângulo de pulverização: use um testador de ângulo de pulverização para detectar se a largura e o ângulo do spray foram alterados. O uso de orifícios de spray geralmente causam ângulos ampliados ou irregulares, afetando a área de cobertura.
Detecção de uniformidade: A uniformidade é analisada pela coleta do peso ou densidade das gotículas de spray. Se o desvio for muito grande, o estado do bico será anormal.
4. Monitoramento de mudança de pressão
Monitoramento de pressão em tempo real: Nas condições reais de trabalho, monitore a diferença de pressão entre o Q.C. Pulverize o bico antes e depois. Flutuações de pressão anormais ou redução significativa da pressão podem causar vazão anormal devido ao desgaste do orifício de pulverização.
A Yinzhou Baige Machinery fornece aos clientes uma variedade de sensores de pressão e acessórios de medidor de pressão para suportar o monitoramento do sistema em tempo real.
Apoio Técnico Profissional de Máquinas de Yinzhou Baige
O Yinzhou Baige Machinery possui uma planta de produção moderna de 5.000 metros quadrados, equipada com mais de 50 equipamentos de processamento avançado e instrumentos completos de teste, garantindo a alta precisão e estabilidade de cada Q.C. Pulverizar o bico produto. Ao mesmo tempo, a empresa estabeleceu uma equipe dedicada de engenheiros para desenvolver continuamente tecnologias de inspeção e manutenção de bico e fornecer soluções personalizadas.
A empresa introduziu medidor de fluxo de alta precisão, testador de ângulo de pulverização e instrumento de medição de três coordenadas para ajudar os clientes a obter detecção precisa de bicos. Além disso, o Yinzhou Baige Machinery também desenvolveu ferramentas de detecção rápida e orientação do processo para facilitar os técnicos no local para identificar rapidamente as anormalidades do desgaste e do fluxo de bicos.
Sugestões de manutenção e inspeções regulares
A Yinzhou Baige Machinery recomenda que os clientes estabeleçam ciclos de uso e detecção de bicos de acordo com as condições reais de trabalho. Recomendado:
Inspeção visual diária: Inspeção rápida da aparência do bico a cada mudança para eliminar danos óbvios.
Teste mensal de vazão e ângulo de pulverização: use equipamentos de teste profissional para garantir que o Q.C.C. Pulverizar desempenho do bico.
Gerenciamento do ciclo de reposição: altere o bico no tempo em que o desvio da taxa de fluxo excede 10% ou as mudanças no ângulo de pulverização que excedem o intervalo de design para evitar afetar o desempenho geral do equipamento.
