Mangueira de alta pressão e montagem

UM mangueira de alta pressão e montagem Geralmente consiste em um corpo de mangueira, um revestimento interno, uma camada de reforço, uma bainha externa e conectores rápidos nas duas extremidades. Sua principal função é transportar líquido ou gás sob alta pressão, manter o fluxo estável do meio e ter resistência à pressão, resistência ao desgaste, resistência à corrosão e outras propriedades durante o uso a longo prazo.
O corpo da mangueira é o "esqueleto" de toda a mangueira de alta pressão e geralmente é composto por múltiplas camadas de materiais compostos. Os materiais da camada externa mais comuns são materiais sintéticos de PVC, TPE, PU ou borracha sintética resistente a óleo. Esses materiais têm as características de boa flexibilidade, resistência climática, forte resistência ao óleo e resistência ao desgaste. Eles podem manter um desempenho estável em ambientes de alta temperatura, alta umidade ou oleosos e não são fáceis de quebrar, endurecer ou corroer. A camada mais interna da mangueira é a camada de revestimento, que está em contato direto com líquido ou gás e precisa ter resistência à corrosão extremamente forte e características de baixo atrito. As mangueiras de alta qualidade geralmente usam PTFE, EPDM ou materiais sintéticos de grau alimentar, para impedir que o fluido seja contaminado durante a transmissão, reduzindo a resistência ao fluxo e melhorando a eficiência da transmissão. Além disso, a estrutura da parede interna lisa também pode impedir o resíduo do meio, a escala e o entupimento e é particularmente adequado para sistemas líquidos que contêm óleo, ácido forte e alcalino ou partículas suspensas.
A chave para a operação estável de mangueiras de alta pressão em ambientes com pressões de trabalho de dezenas de MPA ou mentiras até mais altas na camada de reforço no meio. Essa parte geralmente adota uma trança de arame de aço de alta resistência ou uma estrutura de enrolamento de arame de aço em espiral, que forma uma estrutura densa de malha através do entrelaçamento escalonado para resistir efetivamente à tensão externa, pressão de expansão interna e cargas de impacto repetidas. A camada de trança de arame de aço também determina o "nível de pressão de trabalho" e a "pressão de explosão" da mangueira. Em circunstâncias normais, a estrutura trançada da camada dupla pode suportar pressão muito maior que uma única camada e tem melhor flexibilidade e raio de flexão. É amplamente utilizado em máquinas hidráulicas, equipamentos de engenharia e sistemas de limpeza de alta intensidade.
A bainha externa é uma barreira protetora para toda a mangueira, principalmente responsável por resistir a danos à mangueira do ambiente externo, incluindo radiação ultravioleta, desgaste mecânico, corrosão química, intrusão de vapor de água e envelhecimento térmico. O material é geralmente um revestimento de borracha sintético ou uma camada composta trançada de fibra, e a superfície também será acompanhada pela textura anti-deslizamento ou identificação de cores de acordo com o objetivo, de modo a identificar rapidamente o nível de propósito ou pressão em locais de construção complexos ou workshops industriais.

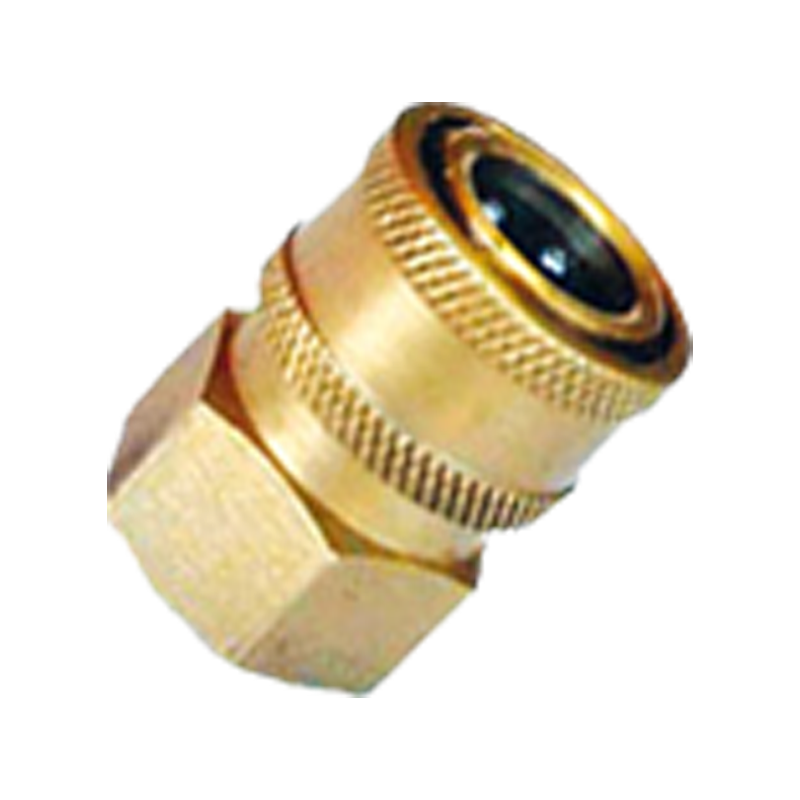

O conjunto do conector nas duas extremidades da mangueira de alta pressão é uma das partes de vedação mais críticas em todo o sistema de fluidos. Geralmente, é feito de material galvanizado em aço inoxidável, aço inoxidável ou em aço carbono. Sua principal função é alcançar a rápida conexão e desmontagem da mangueira com o corpo da bomba, pistola de água, válvula, bico e outros equipamentos.

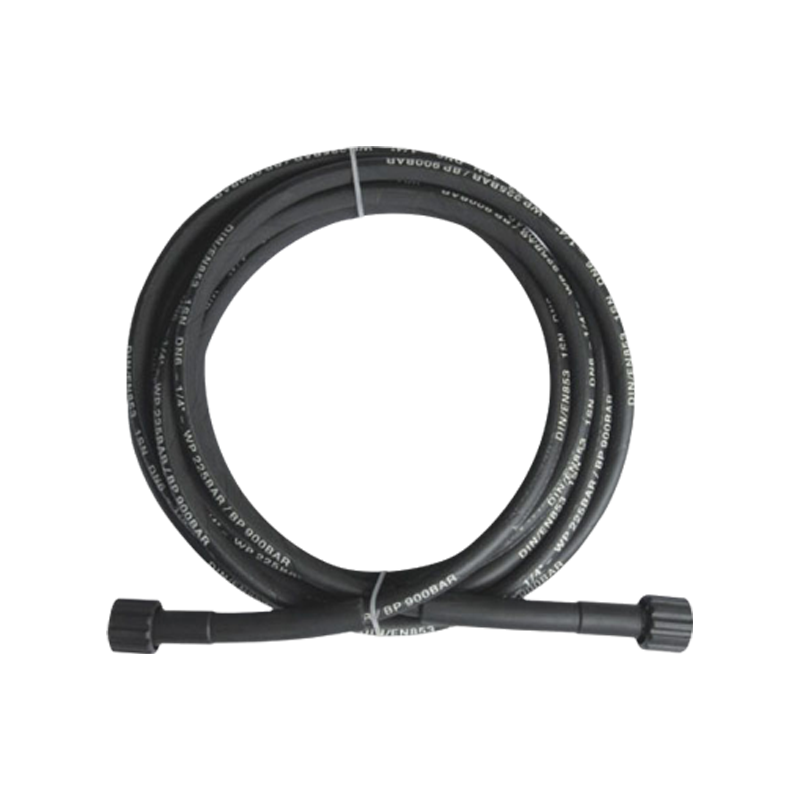

Mangueira de extensão de limpeza de água da lavadora de carros: esse tipo de mangueira é amplamente utilizado em máquinas de lavagem de carros de alta pressão para conectar a pistola de água e a máquina principal da máquina de lavar para estender o raio de trabalho. Geralmente, é feito de PVC de alta resistência, remandagem de nylon ou materiais compósitos de três camadas, com boa torção e flexibilidade. Para melhorar a adaptabilidade e a vedação, os conectores rápidos universais estão equipados nas duas extremidades da mangueira, principalmente de cobre ou aço inoxidável para evitar vazamento de água e perda de pressão.
As vantagens pendentes da mangueira de extensão da lavadora de carros são leveza, flexibilidade e não é fácil de nocar. Os usuários podem limpar de maneira flexível o corpo, o solo ou os cantos do carro sem mover a máquina principal. Ao mesmo tempo, suas características de resistência a UV, antienvelhecimento e anti-corrosão o tornam adequado para ambientes externos ou chuvosos, empoeirados, melhorando a eficiência da limpeza e o conforto operacional.

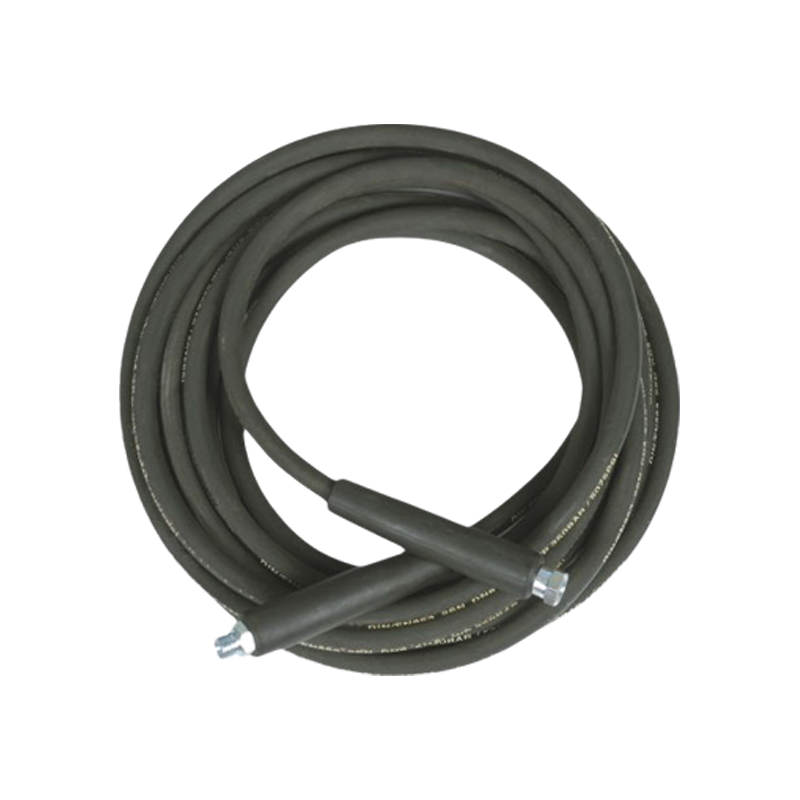

Mangueira de borracha de alta pressão: esse tipo é usado principalmente em sistemas de transmissão hidráulica, equipamentos de limpeza industrial e máquinas de construção. É o tipo mais clássico e comum de mangueira de alta pressão em aplicações industriais. Seu material geralmente é resistente a petróleo, de borracha sintética resistente a ácido e resistente a alcalina. A camada interna é suave para melhorar a eficiência de passagem do fluido. O meio é reforçado com uma camada trançada de arame de aço, e a camada externa é coberta com borracha anti-vestuário para evitar danos físicos e envelhecimento ambiental.
A mangueira de borracha de alta pressão suporta maior pressão de trabalho (geralmente 25MPa ~ 100MPa), tem resistência ao impacto, alta resistência à temperatura e alta resistência à pressão e é amplamente utilizada em cenas pesadas, como equipamentos de mineração, máquinas de moldagem por injeção, operações de elevação e braços hidráulicos. Seu projeto estrutural rígido e flexível permite manter a força enquanto ainda possui um certo grau de flexibilidade, que é fácil de colocar e instalar.

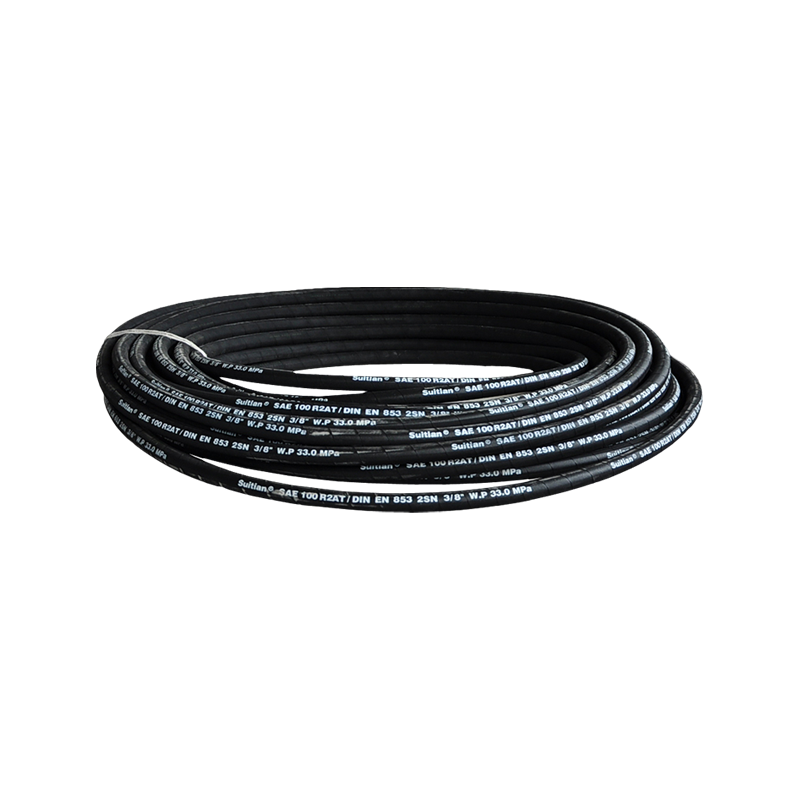

Mangueira dupla hidráulica: Esta é uma mangueira de nível industrial projetada especificamente para sistemas hidráulicos de pressão ultra-alta. Comparado com a mangueira de arame de aço com uma camada única comum, sua estrutura adiciona duas camadas de camadas de fio de aço de alta resistência entrelaçadas, o que melhora efetivamente a resistência geral da compressão e a resistência ao impacto externo e é adequada para sistemas com requisitos de pressão excedendo 3500PSI (cerca de 25MPa).
A mangueira dupla hidráulica é comumente usada em máquinas de engenharia, equipamentos de perfuração de petróleo, equipamentos de aterramento do aeroporto e automação industrial, especialmente em locais com pequenos espaços, curvas complexas e articulações frequentes. Seu revestimento de borracha possui excelente resistência ao óleo e resistência a corrosão química e pode operar de forma estável, mesmo em ambientes de alta temperatura, alto óleo, alto ácido e álcalis ou solventes orgânicos.

1. Forte resistência à pressão
O valor técnico mais significativo da mangueira de alta pressão é refletido em sua excelente resistência à pressão. Para suportar o fluxo de água de alta pressão contínua, a transmissão de petróleo ou gás hidráulico, sua estrutura interna geralmente usa traidora de arame de aço de alta resistência ou camada de reforço de enrolamento em espiral, combinada com uma camada externa de borracha flexível, mas forte composta ou termoplásico, para formar uma estrutura estável de "rigidez com rigidez". Esse sistema composto de várias camadas pode não apenas impedir efetivamente a mangueira de expansão, deformação ou explodir sob alta pressão, mas também reduzir o risco de ruptura do tubo causada por flutuações de pressão instantâneas (como choque inicial, rebote de pressão etc.). Diferentes níveis de pressão de trabalho correspondem ao número e arranjo de fios de aço de diferentes níveis de força. O padrão da indústria geralmente exige que a pressão estourada da mangueira seja mais de 3-4 vezes a pressão de trabalho para deixar redundância de segurança suficiente. Portanto, seja em cenas como máquinas de engenharia, sistemas hidráulicos ou veículos de limpeza de alta pressão, a seleção de mangueiras de alta pressão resistentes à pressão de alta qualidade é um pré-requisito para garantir a operação contínua e segura do sistema.
2. Coexistência de flexibilidade e anti-desânimo
Nos conceitos tradicionais, a "resistência à pressão" é frequentemente agrupada com "rigidez", mas a moderna tecnologia de mangueira de alta pressão quebrou essa limitação. Com base no atendimento aos requisitos de força, adotando uma pele externa de borracha macia, um projeto de estrutura ondulado e um revestimento interno flexível, a mangueira tem boa flexibilidade e abaixabilidade, mantendo uma certa rigidez.
Essa vantagem de design é particularmente adequada para fiação espacial complexa e várias operações móveis: a mangueira não se tornará rígida, recuperada ou emaranhada quando estiver enrolada na esquina em um pequeno espaço, enrolado no cano no equipamento da oficina ou arrastado livremente ao lavar o corpo do carro. Ao mesmo tempo, a mangueira com tratamento anti-torção pode efetivamente impedir enrolamento e circulação, melhorando bastante a fluência e a segurança do uso e reduzindo a possibilidade de quebra ou compressão devido à torção.
3. Alta resistência ao clima
As mangueiras de alta pressão são usadas principalmente em condições de trabalho ao ar livre ou de alta intensidade, como canteiros de obras, máquinas de mineração, lavagem de carros de alta pressão, pulverização agrícola, etc. O ambiente externo é frequentemente acompanhado por fortes raios ultravioleta, erosão de chuva, corrosão de óleo, ácido forte e gás alcalino e até tempo de lixo. Portanto, sua bainha externa deve ter uma resistência climática extremamente alta.
As mangueiras de alta pressão de alta qualidade geralmente usam materiais resistentes ao envelhecimento e resistentes à corrosão, como EPDM, NBR ou TPU. Esses materiais podem não apenas resistir efetivamente à fragilidade causada pela luz solar, mas também mantêm a mesma estrutura por um longo tempo em ambientes corrosivos especiais, como plantas químicas, campos de petróleo e fábricas de alimentos. Ao mesmo tempo, alguns modelos também adicionam agentes antistáticos, revestimentos à prova de explosão, fórmulas retardantes de chama, etc. para atender às necessidades dos altos níveis de segurança.
4. Compatibilidade multi-interface
Como meio de conexão do sistema, a compatibilidade e a padronização dos conectores nas duas extremidades da mangueira de alta pressão afetam diretamente a eficiência da montagem e a conveniência posterior da manutenção entre o equipamento. Os componentes atuais da mangueira principal adotam o design internacional de interface padrão, incluindo encadeamento M22 × 1.5, interface G1/4, G3/8 BSP, conector de plug-in rápido, thread American NPT, padrão DIN, padrão JIC e outras especificações personalizadas.
Essas interfaces padrão podem atingir o encaixe contínuo com diferentes marcas de equipamentos, como Karcher, Bosch, Husqvarna, Labor, Nilfisk, etc., sem a necessidade de conversores adicionais. Os usuários precisam apenas selecionar as especificações correspondentes para se conectar com um clique. Ao mesmo tempo, a porta da mangueira está equipada com ranhuras anti-deslizamento, anéis de vedação à prova de vazamentos, juntas giratórias e outras estruturas para melhorar ainda mais a vedação e a segurança e evitar afrouxamento ou vazamento sob choque de alta pressão.
